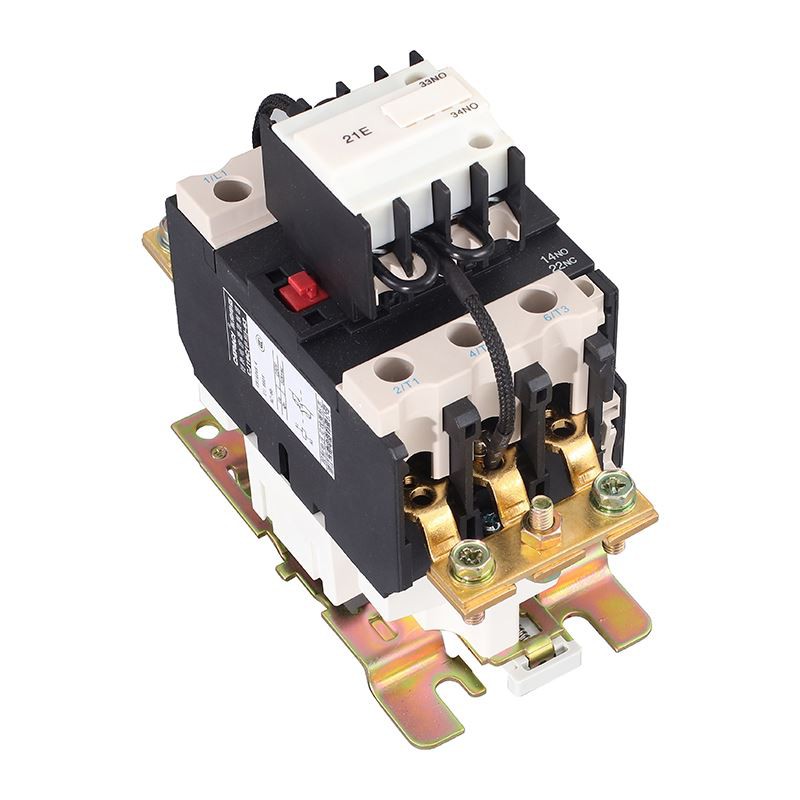

Cyswllt Cynhwysydd Banc Switch

Mae'rCJ19C Cynhwysydd Banc Switch Contactoro'n cyfres un cyfnod mae dyfais newid bwrpasol a ddatblygwyd ar gyfer rheoli banciau cynhwysydd un cyfnod foltedd isel neu ar gyfer iawndal cyfnodau unigol o fewn banciau tri cham. Mae'n gweithredu fel actuator allweddol mewn systemau iawndal pŵer adweithiol awtomatig. Mae'r cynnyrch cadarn hwn wedi'i beiriannu i'w ddefnyddio mewn rhwydweithiau pŵer AC sy'n gweithredu ar 50Hz gyda foltedd graddedig hyd at 220V, gan drin yn hyfedr newid llwythi capacitive mor uchel â 90kvar i sicrhau gwelliant ffactor pŵer cyson. Mae'r contractwr newid un cyfnod hwn yn fersiwn well a ddyluniwyd ac a weithgynhyrchwyd gan ein ffatri, sy'n esblygu o'r platfform CJ19C (16C) gwreiddiol. Er mwyn cyflawni ei berfformiad newid penodedig a gwydnwch, mae'rCyswllt Cynhwysydd Banc Switchrhaid ei ddefnyddio o fewn y cyfyngiadau amgylcheddol a gosod canlynol: a) Mae'r tymheredd aer amgylchynol a ganiateir yn rhychwantu o -5 gradd i +40 gradd , ar yr amod nad yw'r tymheredd cyfartalog dros unrhyw gyfwng 24 awr olynol yn fwy na +35 gradd . b) Ni ddylai'r safle gosod ar gyfer y banc cynhwysydd a'r contractwr hwn fod ar uchder o ddim mwy na 2000m. c) Mae amodau lleithder yn pennu pan fo tymheredd yr aer yn +40 gradd, ni ddylai'r lleithder cymharol fod yn fwy na 50%.

Ar ben hynny, dylai'r tymheredd isaf cyfartalog a gofnodwyd yn ystod mis gwlypaf y flwyddyn fod yn Llai na neu'n hafal i +25 gradd , a dylai'r lleithder cymharol uchaf cyfatebol ar gyfer y mis hwnnw fod yn Llai na neu'n hafal i 90%. d) Mae'r amgylchedd gweithredol wedi'i ddosbarthu fel gradd llygredd 3. e) Y categori gosod cymwys yw III. f) Rhaid gosod mewn ardal sy'n rhydd o ysgwyd sylweddol, grymoedd trawiad, neu ddirgryniad. g) Dylid gosod y contractwr fel bod gan ei wyneb gosod 5 gradd neu lai o'i gymharu â fertigol. Mae deallusrwydd gweithredol y cynnyrch yn cael ei ddal yn Ffigur 1. Mae'r diagram cylched uwchben y llinell doredig yn dangos mecanwaith newid y cynhwysydd, tra bod yr adran isod yn dangos y banc cynhwysydd cysylltiedig. Yn ganolog i'w swyddogaeth mae'r gylched switsio gwrthydd integredig, sy'n cynnwys -gwneud cysylltiadau cynnar mewn cyfres â gwrthyddion cyfyngu cerrynt. Ar ôl egnioli'r coil electromagnetig, mae'r gylched hon yn cau gyntaf. Felly mae llif cychwynnol y cerrynt yn cael ei gyfeirio drwy'r gwrthyddion i wefru'r banc cynhwysydd, gan wanhau ac atal y switsh niweidiol-ar gerrynt mewnlifiad. Unwaith y bydd hyn wedi'i gyflawni, mae'r prif gysylltiadau yn cau i gario'r cerrynt cynhwysydd cyflwr cyson. Nodwedd amddiffynnol hollbwysig o hynCyswllt Cynhwysydd Banc Switchyw datgysylltu ac ailosod cylched y gwrthydd yn awtomatig ar ôl iddo gwblhau ei dasg atal mewnrwth. Mae'r cynllun hwn yn lleihau'n fawr y cyfle i'r gwrthyddion cyfyngu presennol orboethi neu fethu yn ystod y cyfnod datgysylltu banc cynhwysydd, gan sicrhau-dibynadwyedd hirdymor, gwell diogelwch a gweithrediad di-drafferth ar gyfer eich asedau cywiro ffactor pŵer.

CJ19C Sengl-Cam a Thri-Cam Y-Math (angen tri chysylltydd) Dangosir diagram gwifrau yn Ffigur 2.

Mae gan y contractwr CJ19C (Cyfnod-Cyfnod Sengl)-63 dri chyswllt ategol, gyda dau gyfuniad.

Dangosir cyfuniadau cyswllt ategol yn Nhabl 1. Gellir gosod modiwlau ategol ar ddwy ochr y contractwr i gynyddu nifer y cysylltiadau ategol.



Mae dau fath o gyswllt ategol ar gael:

LA8-DN11 (un ar agor fel arfer ac un ar gau fel arfer)

LA8-DN20 (dau fel arfer ar agor); a ddewiswyd gan y defnyddiwr wrth archebu.

Dimensiynau Allanol a Dimensiynau Gosod

Gellir gosod y contractwr CJ19C (cyfnod sengl)-63 gan ddefnyddio sgriwiau M6 a wasieri clo, neu ddefnyddio rheiliau mowntio 35mm neu 75mm.

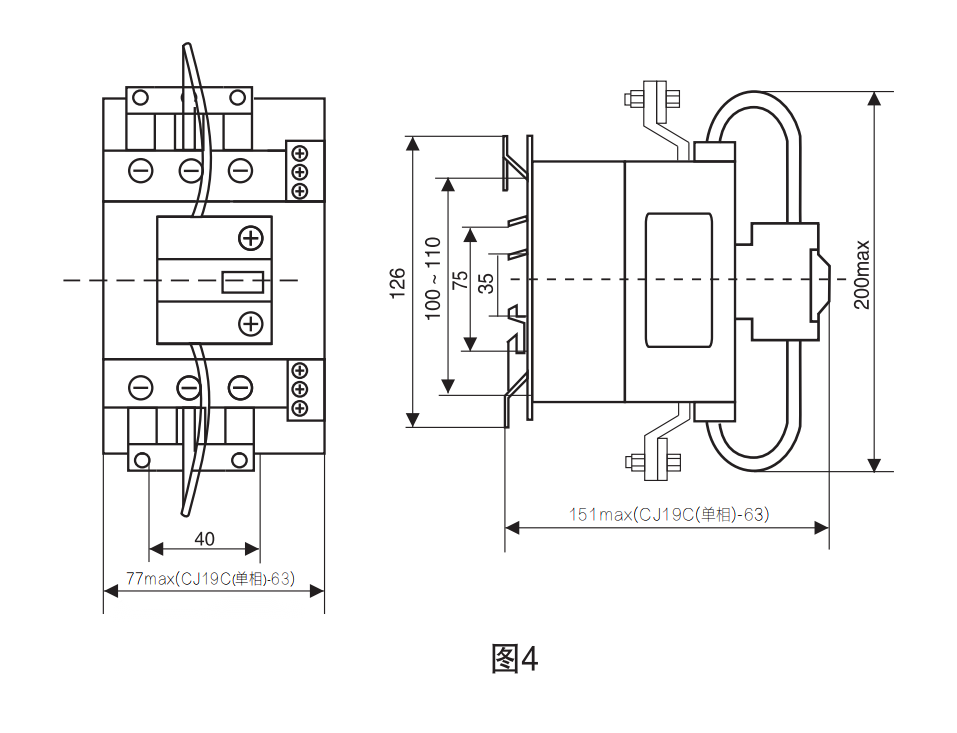

Gweler Ffigur 4 am ddimensiynau allanol a dimensiynau gosod y contractwr CJ19C (cyfnod sengl)-63.
