Cyswllt Llwyth Cynhwysydd

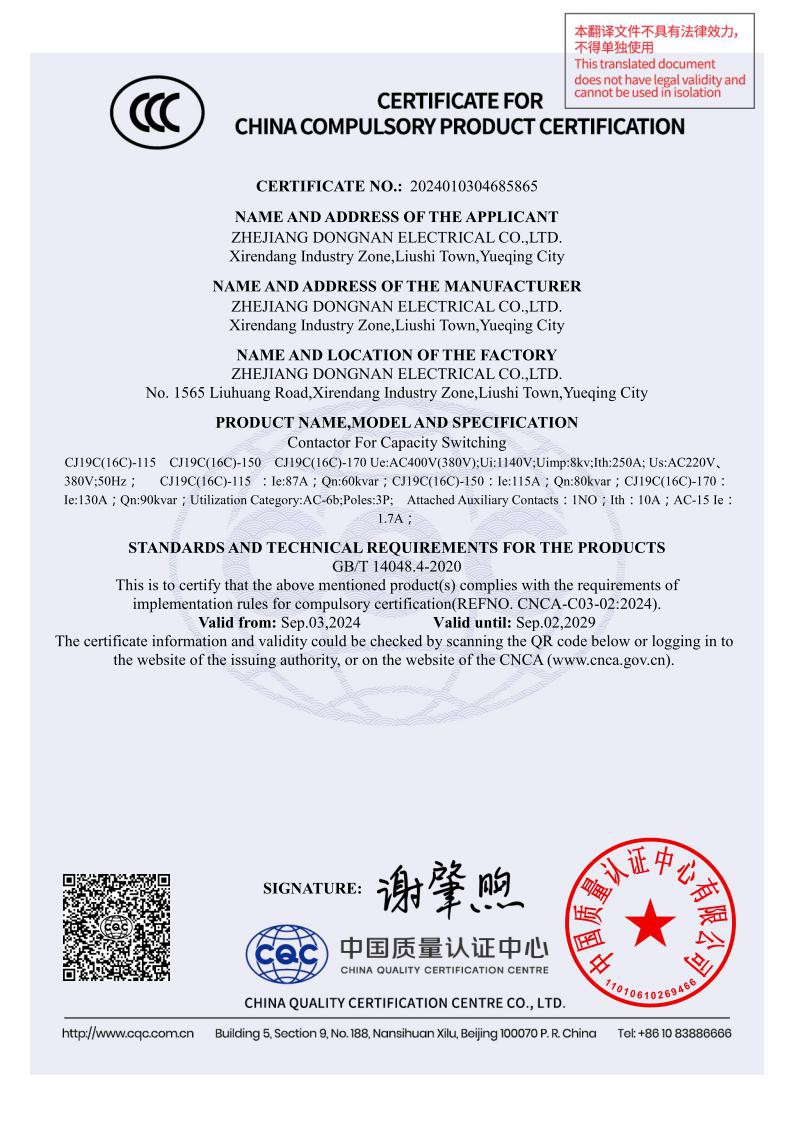

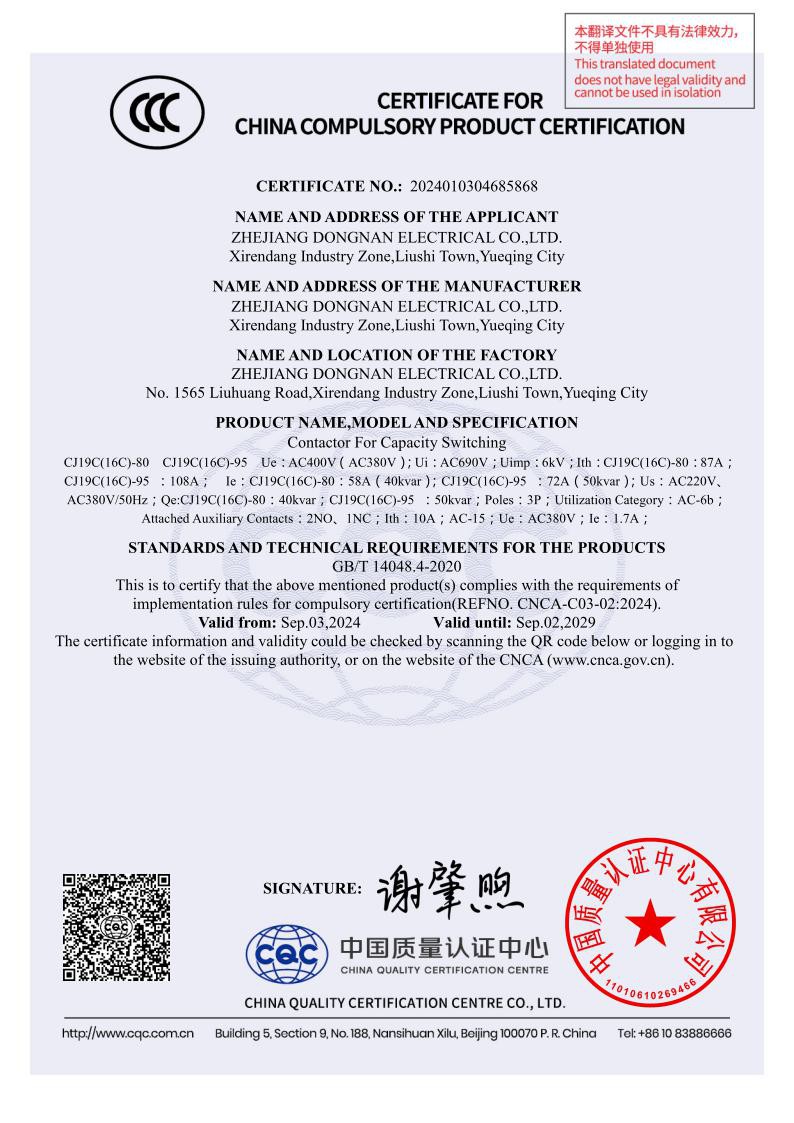

Mae'rCJ19C Cynhwysydd Llwyth Cyswlltyn gydran drydanol arbenigol sydd wedi'i pheiriannu ar gyfer y dasg benodol o wneud a thorri cylchedau i gynwysorau siyntio foltedd isel. Mae'n rhan hanfodol o systemau iawndal awtomatig a ddefnyddir ar gyfer cywiro pŵer adweithiol. Mae'r cynnyrch dibynadwy hwn wedi'i gynllunio i'w ddefnyddio mewn systemau pŵer AC sy'n gweithredu ar 50Hz gyda folteddau graddedig hyd at 380V, yn trin llwythi capacitive mor fawr â 90kvar yn hyfedr i hwyluso gwelliant ffactor pŵer yn effeithiol. Mae ei bensaernïaeth yn dilyn egwyddor modiwlaidd, bloc adeiladu. Agwedd dylunio allweddol yw lleoliad y gylched gwrthydd tri-llwybr, sydd wedi'i gosod uwchben y prif gydosod cylched. Mae'r prif gysylltiadau eu hunain wedi'u gosod allan yn rhesymegol i sicrhau perfformiad dibynadwy o dan amodau llwyth unigol. Er mwyn gwarantu ei ymarferoldeb penodedig a bywyd gwasanaeth, mae'rCyswllt Llwyth Cynhwysyddrhaid ei gymhwyso o fewn y cyfyngiadau gweithredu a gosod diffiniedig canlynol: a) Dylai tymheredd yr aer amgylchynol amrywio o derfyn is o -5 gradd i derfyn uchaf o +40 gradd, gyda'r gwerth cyfartalog wedi'i gyfrifo dros gyfnod o 24 awr heb fod yn uwch na +35 gradd . b) Ni ddylai uchder y lleoliad gosod fod yn fwy na 2000 metr uwchlaw lefel y môr. c) O ran lleithder, pan fo tymheredd yr aer ar +40 gradd, ni ddylai'r lleithder cymharol yn y safle gosod fod yn fwy na 50%. Hefyd, ni ddylai isafswm tymheredd misol cyfartalog y mis gwlypaf fod yn uwch na +25 gradd , a rhaid i uchafswm y lleithder cymharol misol ar gyfer y mis penodol hwnnw aros yn is na 90%. d) Mae'r ddyfais wedi'i graddio ar gyfer amgylcheddau llygredd gradd 3. e) Mae'n perthyn i gategori gosod III. f) Dylid gosod yr uned lle nad oes cryn ysgwyd, sioc fecanyddol neu ddirgryniad. g) Ni ddylai arwyneb mowntio'r cysylltydd fod yn fwy na 5 gradd o'r plân fertigol.

Mae'r egwyddor weithredol sy'n gwneud y cynnyrch mor effeithiol yn cael ei darlunio yn Ffigur 1. Mae'r sgematig uwchben y llinell ddotiog yn cynrychioli cylched newid y cynhwysydd, ac oddi tano mae'r banc cynhwysydd cyfochrog. Wedi'i ymgorffori yn y dyluniad mae cylched switsio gwrthydd sy'n cael ei ffurfio gan-wneud cysylltiadau cynnar wedi'u cysylltu mewn cyfres â gwrthyddion. Pan fydd coil electromagnetig y contactor yn cael ei egni, mae'r llwybr gwrthydd hwn yn cau gyntaf. Mae'r cerrynt cychwynnol yn llifo trwy'r gwrthyddion hyn i wefru'r cynwysyddion, proses sy'n atal y cerrynt mewnlif uchel sy'n gysylltiedig â switsio cynhwysydd yn llwyddiannus. Ar ôl y cyn-dâl rheoledig hwn, mae'r prif gysylltiadau yn cau i gario'r llwyth capacitive parhaus. Mantais sylweddol o hynCyswllt Llwyth Cynhwysyddyw bod ei gylched gwrthydd yn ymddieithrio'n awtomatig o'r brif gylched ac yn ailosod unwaith y bydd y ataliad mewnrwth wedi'i gwblhau. Mae'r nodwedd hon yn lleihau'r siawns y bydd y gwrthyddion yn cael eu difrodi neu eu llosgi allan pan fydd y cynwysyddion yn cael eu datgysylltu o'r gylched wedyn, gan gynnig amddiffyniad uwch a chyfrannu at gyfanswm cost perchnogaeth is ar gyfer gosodiadau cywiro ffactor pŵer.

Gweler Ffigur 2 am y cysylltiadau cylched a marciau terfynell o'r math CJ19C.

Mae gan y contractwr CJ19C-115 un cyswllt ategol, sydd ar gael mewn dau gyfuniad; dangosir cyfuniadau cyswllt ategol yn Nhabl 1. Gellir gosod modiwlau ategol ar ddwy ochr y contractwr i gynyddu nifer y cysylltiadau ategol.

Mae dau fath o fodiwl ategol ar gael:

LA8-DN11 (un ar agor fel arfer ac un ar gau fel arfer)

LA8-DN20 (dau fel arfer ar agor); a ddewiswyd gan y defnyddiwr wrth archebu.

Dimensiynau Ymddangosiad a Gosod:

Gellir gosod y contactor CJ19C-115 gyda sgriwiau M6 a wasieri clo, neu gyda dwy rheilen mowntio 35mm, gyda phellter canol o 105mm rhwng y ddwy rheilen. Dangosir ymddangosiad a dimensiynau gosod y CJ19C-115 yn Ffigur 5.
